星级酒店云IP网络广播系统解决方案
项目介绍
酒店是由地下1层,地上16层组成,是盛誉的星级城市中心商务酒店,是政治、商业及金融中心。酒店拥有***间商务客房及套房,典雅舒适,充满时代气息;德麦商务自助餐厅及多个大型多功能厅,设计现代奢华,揽尽天下美食;市内首屈一指的国宾会议中心,拥有九个不同风格的会议厅及专业的会议管家服务,将为您的商务活动倍添姿采我们一直深信酒店内高度受训的管理、服务团队以及无微不至的体贴服务,将使您真切体验国宾大酒店的独特魅力及始终如一的殷勤待客之道。为了给顾客营造一个更好的环境,安装一套酒店背景音乐系统,使在顾客在休闲中有一种温馨愉快的周边环境。
广播需求说明
酒店需实现各区域不同时段的不同广播需求等,整个酒店广播系统进行控制和广播设计中,要考虑到公共广播和紧急广播及呼叫广播三个部分。即设计背音乐,广播与消防紧急广播相兼容。除此外广播系统要求达到如下功能:
1、,按照楼层来划分区域及所属功能划分,共划分27个分区。各个分区可以任意组合为新的分区,每区需要实现不同时间段播放不同的背景音乐,营造一个良好的环境,并且能统一广播。
2、通过红外遥控器在各分区自由点播节目。
3、可以将电台节目或者广播信息等音源采集下来保存到广播控制中心。
4、可以根据语音信号的有无,自动切换功放或有源音箱的电源,主要是提高设备使用寿命,避免网络适配器和功放长时间通电,电子元器件老化,减少寿命。
5、领导可以无需到广播控制中心,只要在自己的电脑安装广播专用分控软件,经计算机的麦克风可实现远程讲话,可以对全区,分区,分组讲话,也可以通过电脑上传自己制作的节目。
6、在广播控制中心可以监听到任意点实现单点选择监听功能,监听其播放内容和音量大小,以判断终端和功放是否正常。
7、紧急广播:系统需要接入消防信号,当有火警时广播自动切入紧急信号,系统可根据预选设定的全区报警或N+1~N+4邻分区报警,相邻区域(或上下两区)自动识别并切入消防紧急广播信号。自动放送预先录制的紧急疏散广播,或通过话筒广播现场疏散指令。保障酒店内人员安全。
需求分析
按照国际流行趋势,酒店、宾馆的公共广播系统将背景音乐广播系统和消防紧急广播系统合二为一。正常情况下,公共广播系统除了具有播放背景音乐、广播通知等背景音乐广播系统功能以外,在遇到消防报警时,能对出事区域实现自动选区或手动选区进行紧急广播。 按照中国消防系统规范要求,多层、高层楼宇的消防广播系统必须一层为一个广播区域。为此,我们在设计酒店、宾馆的公共广播系统时,也必须遵照有关规定按楼层进行广播分区。 考虑到部分楼层或区域有必要设置自备声源(比如酒店健身房、咖啡厅、高级会所等),为此特别配备紧急广播切换器或者带有紧急广播切换功能的区域音量控制器。正常情况下,这些区域自行广播,消防紧急状态时,自动强行切入到酒店公共广播系统,优先进行消防紧急广播。
考虑到酒店、宾馆的每一个楼层、区域的使用功能和要求不尽相同,因此,公共广播系统应对所有楼层、区域和办公用房设置具有独立音量调节功能的音量控制器。为满足消防广播要求,所有音量控制器应具有紧急切换(强切)功能,确保在消防紧急广播状态时能够实现最大音量广播。
按照中国消防系统规范要求,酒店、宾馆均为消防重要防范场所,因此,公共广播系统内部有必要设置紧急状态联动控制器,从而实现在广播系统处于关闭状态时,遇到紧急情况,整个系统能够自动开机,并自动进入紧急广播状态。
1、根据酒店的特点,酒店是由地下1层,地上6层楼组成,按照楼层来划分区域,共划分27个分区。
2、根据酒店每个区域不同音乐播放要求,本系统选用当今最先进的IP网络广播系统,可达到数十套音乐同时播放,完全满足现代酒店广播功能的要求。
3、主控中心设计:控制系统由IP网络服务器DI-9900、前置放大器PA-100PR、CD播放器PA-100DM1、数字调谐器DAU-200、寻呼话筒 DI-9902、云广播报警主机口DI-9903、控制软件DI-9901R组成。采用TCP/IP控制方式,传输距离远,有网络的地方就可以实现广播的要求,抗干扰强的特点。
4、分区功放设计:因为酒店各个区要求同一时刻能够收听不同的节目,需要为每个区域配备一个功放及不同的节目源,主要是进行降低酒店内的噪声,营造一个良好的环境。在紧急情况下可实现分区寻呼及讲话。
5、布线设计说明:定压分区广播部分布线说明:
布线方式:机房至酒店每层楼借用酒店IP网络,每个区至前端喇叭使用音频线。
布线种类: RVVP2*1.5mm2护套线(详见系统图标注)
扬声器点位分析
酒店背景音乐广播系统属于室内扩声,声场均匀,受外界气候的影响及外界噪声干扰少,根据GB3096-93《城市区域环境噪声标准》,规定等效连续A声级(等效声级)LAeq值是:
1类(居住、文教机关为主区):噪声标准为 LAeq=55dB (白天);
2类(居住、商业、工业混杂区):噪声标准为 LAeq=60dB (白天)。
酒店室内环境较好,因此白天环境噪声LAeq值低于55dB,考虑到酒店人流较多时引起的噪声增加(假定为10dB),因此,酒店背景音乐广播系统等效声压级LAeq值按照65dB考虑。
为保证良好的广播效果,在听众耳平面处的声压级SPL要高于环境噪声10-15dB,即应达到75-80dB。一般将最大声压级SPL定为≥75dB。
根据有关的电声学理论,扬声器覆盖区的声压级SPL同扬声器的灵敏度级LM、馈给扬声器的电功率P、听音点与扬声器的距离r等有如下关系:SPL=LM+10 1g P -20 1g r dB ,( SPL1 为扬声器的特性灵敏度,单位dB;r 为扬声器在轴向上与听众耳平面间的距离,单位 m;W为扬声器的输入电功率,即分配功率W ),在酒店走廊、公共场区、会议室、包间处布置6W吸顶音箱,其布置间距为8米至12米之间1只,在客房布置6W吸顶(根据情况定),根据科学广播设计原则,为了使系统运行更加稳定,实际所配功放功率应为扬声器总功率的1.3-1.5倍。系统扬声器分布如下:
楼层 |
安装区域 |
天花喇叭 |
同轴天花喇叭 |
壁挂音箱 |
音量控制器 |
音量控制器 |
扬声器功率 |
功放设备 |
CSK-56W |
CSK-610Q |
WSK-610T |
VC-H6F |
VC-H12F |
(W) |
|||
B2F |
停车场通道 |
|
|
17 |
|
|
170 |
DI-99360 |
B1F |
走廊 |
17 |
|
|
|
|
85 |
DI-99130 |
培训室 |
2 |
|
|
|
1 |
10 |
||
员工餐厅 |
|
4 |
|
|
|
40 |
DI-9970 |
|
1F |
大堂 |
|
4 |
|
|
|
40 |
DI-9970 |
走廊 |
3 |
|
|
|
|
15 |
DI-9970 |
|
码房 |
1 |
|
|
1 |
|
5 |
||
牌房 |
1 |
|
|
1 |
|
5 |
||
博彩大厅 |
27 |
|
|
|
|
135 |
DI-99260 |
|
1F夹层 |
走廊 |
2 |
|
|
|
|
10 |
DI-9970 |
2F |
走廊 |
3 |
|
|
|
|
15 |
DI-99260 |
游戏区 |
18 |
|
|
|
|
90 |
||
3F |
走廊 |
6 |
|
|
|
|
30 |
DI-9970 |
码房 |
1 |
|
|
1 |
|
5 |
||
牌房 |
1 |
|
|
1 |
|
5 |
||
博彩大厅 |
32 |
|
|
|
|
160 |
DI-99260 |
|
5F |
走廊 |
12 |
|
|
|
|
60 |
DI-99130 |
6F |
走廊 |
2 |
|
|
|
|
10 |
DI-9970 |
宴会厅+中餐自助厅 |
18 |
|
|
|
|
90 |
DI-99260 |
|
7F |
走廊 |
17 |
|
|
|
|
85 |
DI-99260 |
形象大厅 |
4 |
|
|
|
1 |
20 |
DI-9970 |
|
8F |
走廊 |
28 |
|
|
|
|
140 |
DI-99260 |
包间(小包)+板烧 |
5 |
|
|
1 |
2 |
25 |
||
9F |
走廊 |
20 |
|
|
|
|
100 |
DI-99130 |
10F |
走廊 |
20 |
|
|
|
|
100 |
DI-99130 |
11F |
走廊 |
20 |
|
|
|
|
100 |
DI-99130 |
12F |
走廊 |
20 |
|
|
|
|
100 |
DI-99130 |
13F |
走廊 |
21 |
|
|
|
|
105 |
DI-99130 |
娱乐区 |
1 |
|
|
1 |
|
5 |
||
餐厅 |
1 |
|
|
1 |
|
5 |
DI-9970 |
|
14F |
走廊 |
21 |
|
|
|
|
105 |
DI-99130 |
娱乐区 |
1 |
|
|
1 |
|
5 |
||
餐厅 |
1 |
|
|
1 |
|
5 |
DI-9970 |
|
15F |
走廊 |
21 |
|
|
|
|
105 |
DI-99130 |
娱乐区 |
1 |
|
|
1 |
|
5 |
||
餐厅 |
1 |
|
|
1 |
|
5 |
DI-9970 |
|
16F |
走廊 |
5 |
|
|
|
|
25 |
DI-9970 |
|
|
335 |
8 |
17 |
11 |
4 |
2020 |
0 |

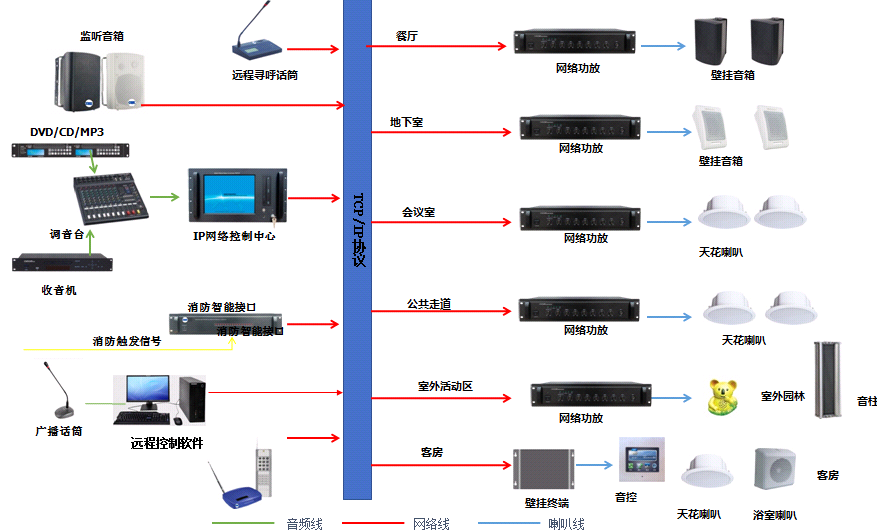

方案示意图
方案清单
序号 |
设备名称 |
品牌 |
型号 |
单位 |
数量 |
备注 |
1 |
云广播控制中心 |
CMX |
DI-9900 |
1 |
台 |
必配 |
2 |
云广播控制软件 |
CMX |
DI-9901R |
1 |
套 |
必配 |
3 |
IP软件加密器 |
CMX |
DI-9901S |
1 |
套 |
必配 |
4 |
话筒系列 |
CMX |
TM-301C |
1 |
台 |
选配 |
5 |
CD播放器 |
CMX |
PA-100DM |
1 |
台 |
选配 |
6 |
数字调谐器 |
CMX |
DAU-200 |
1 |
台 |
选配 |
7 |
前置放大器 |
CMX |
PA-100PR |
1 |
台 |
选配 |
8 |
节目定时器 |
CMX |
PA-100WT |
1 |
台 |
选配 |
9 |
带7寸触摸屏桌面式对讲呼叫话筒 |
CMX |
DI-9902 |
2 |
台 |
必配 |
10 |
移动客服端软件Android pad版 |
CMX |
DI-9901FS |
1 |
套 |
必配 |
11 |
云广播报警主机DI-9903 |
CMX |
DI-9903 |
1 |
台 |
选配 |
12 |
IP网络有源音箱 |
CMX |
DI-9923 |
1 |
套 |
选配 |
13 |
8口交换机 |
H3C |
H3C |
2 |
台 |
|
14 |
网络音频功率放大器(70W) |
CMX |
DI-9970 |
11 |
台 |
必配 |
15 |
网络音频功率放大器(130W) |
CMX |
DI-99130 |
9 |
台 |
必配 |
16 |
网络音频功率放大器(260W) |
CMX |
DI-99260 |
6 |
台 |
必配 |
17 |
网络音频功率放大器(360W) |
CMX |
DI-99360 |
1 |
台 |
必配 |
18 |
24V继电器输出(强切电源) |
CMX |
PA-100RL |
3 |
台 |
选配 |
19 |
天花喇叭 |
CMX |
CSK-56W |
333 |
只 |
必配 |
20 |
大堂同轴天花喇叭 |
CMX |
CSK-610Q |
8 |
只 |
选配 |
21 |
音量控制器6w |
CMX |
VC-H6F |
11 |
只 |
选配 |
22 |
音量控制器12W |
CMX |
VC-H12F |
4 |
只 |
选配 |
23 |
壁挂音箱 |
CMX |
WSK-610T |
17 |
只 |
必配 |
24 |
网络机柜 |
|
|
实计 |
套 |
|
25 |
广播音箱线 |
|
RVV2*1.5 |
实计 |
米 |
|
26 |
五类网线 |
|
国标 |
实计 |
米 |
|
27 |
PVC线管/槽 |
|
国标 |
实计 |
米 |
|
28 |
其它附件 |
|
国标 |
1 |
批 |
|
系统核心技术
1)硬解压及软解压的结合流媒体技术(IPAudio)
数字音频的桥梁,IPAudio将模拟音频信号数字编码,通过网络传输后,再由终端解码成音频信号。可多路、双向传输,局域网内延迟时间仅为数十毫秒内,1路音频实时占用带宽不大于32K,幷具有自动流量调整、声音修补功能。符合标准IP协议,经过路由器也能实现音频传输。IPAudio™适合多区域音频分布,点对点的长距离音频传输。借助已有的以太网网络,比模拟对讲系统安装成本更低更简单。
2) 数字回声消除技术
防止通话时终端的喇叭声音再次进入话筒而发生啸叫的数字信号处理算法,其原理是当来自远端的信号在本地端设备发出回声后检测并消除其回声。有回声消除器功能,保证语音清晰干净明亮。达到高保真的播放效果。
3) 多级备用服务器
当网络音频点接入越来越多,系统网络带宽资源被无限占用的情况,现采用构建多级虚拟服务器进行管理,主服务器需把分控服务器或客户端服务器虚拟成1个网络点进行接入管理,这使用校园广播接入的数量点无限增大,比如:一个网段254终端接入,如果我把一个网段地址的终端服务器虚拟成1个点,那么就是254*254个终端的接入。当主服务器断开工作时,分级服务器及工作站服务器自动接入主服务器使用。
系统功能
酒店的公共广播主要作用是信息发布及休息时间的背景音乐播放,创出一种轻松愉快的气氛。我们设计的公共广播系统采用单声道播放。在一些不同功能的区域播放不同的节目内容。公共区域主要是轻音乐为重点。这些优美的音乐在能够营造一个轻松惬意的环境。系统需要实现音乐的自动定时开启和关闭播放。可与消防联动起来在紧急情况下可自动开启整个系统的电源,实现自动报警,或通过话筒广播现场疏散指令,保障酒店内人员及财产安全。此外系统具备以下功能:
1、定时节目播放:酒店是由地下2层,地上16层楼组成,按照楼层来划分区域,共划分27个分区。各分区的IP网络广播的每个网络适配器都具有独立的IP地址,可以单独接收服务器的个性化定时播放节目,定时播放的操作,也可以通过电脑在网上设置上传节目等,酒店利用此功能可以实现一些固定的音乐播放,如上午给酒店定时播放些轻音乐等,降低酒店的噪声,营造一个良好的环境。
2、通过红外遥控器在各分区自由点播节目:通过红外遥控器控制分布在每个点的IP网络适配器完成音频服务器中资料库的任意点播。操作简单方便,只需要用红外遥控器选择相应的节目内容立即播放,同时还可以定时播放节目。
3、音频实时采播:IP广播节目实时采播功能,能够将:自用电台、录音机卡座、CD播放器、MP3播放器、麦克风等节目实时采集实时压缩成高音质数据流存储到服务器,并可按要求同时转播到指定的网络适配器,用于插播外接节目广播及广播通知等。此功能应用酒店的临时安排音频信号播放,如早晨接收电台新闻,酒店的作息时间会进行调整,则可通过MP3播放器预先录制好音频信号进行播放。
4、音频触发启动设备自动上电:IP网络广播的网络适配器,提供音频触发接口或自带触发电源。广播讲话的声音及音乐接入网络适配器时,可以根据语音信号的有无,自动切换功放或有源音箱的电源,或联动其它设备正常广播,此功能应用主要是提高设备使用寿命,避免网络适配器和功放长时间通电,电子元器件老化,减少寿命。
5、分控管理系统:经过授权的可以无需到广播控制中心,只要在自己的电脑安装广播专用分控软件,经计算机的麦克风可实现远程讲话,可以对全区,分区,分组讲话,也可以通过电脑上传自己制作的节目,通过广播专用软件编辑程序可定时播放音频节目,实现定时定区域的播放操作,实现无人职守功能,如按时间作息表制作好程序后,系统将自动执行定时程序;
6、网络监听:在广播控制中心可以监听到任意点实现单点选择监听功能,监听其播放内容和音量大小,以判断终端和功放是否正常。
7、消防联动报警:系统设置紧急广播播放功能,结合消防分区和功能分区进行广播区域划分、控制以及和音源设置,紧急广播控制应具有与楼层相对应的火灾报警联动控制端口,与火灾报警设备的区域报警输出联动,一旦发生火灾,即可受控于消防联动信号,不论系统处于任何状态,无论区域内终端处于任何状态(可调节音量、开启或关断)火灾时,不仅本区能强制切入消防紧急广播信号,根据预选设定都可马上进入全区报警或N+1~N+4邻分区报警,相邻区域(或上下两区)自动识别并切入消防紧急广播信号。自动放送预先录制的紧急疏散广播,或通过话筒广播现场疏散指令。保障酒店内人员安全。
IP广播具有以下最显著的特点:
(1)传输数字化
IP网络广播采用独有的CD质量的数据文件格式,将音源转换为数据文件传送到网络适配器。全程数字化传输避免了传统音频广播的信号衰减与噪音,提供高保真音质的声音。
(2)终端个性化
IP网络广播基于IP数据网络,每个网络广播适配器都可以有独立的IP地址,可以拥有完全个性化的节目。
(3)前端网络化
IP网络广播将前端音源扩展到整个网络,节目定时播放都可以通过网络远程操,。网络化的管理,还可以对不同的用户设置不同的权限。
(4)播放自动化
IPP网络广播能够实现自动化播放,并为各个节目指定播放时间,服务器将自动进行播放,并且播放内容与对象范围可以任意指定。
(5)操作人性化
IP广播为提供了人性化的图形菜单界面、人性化的操作,轻松简便,专一实用,提高了使用的效率。
(6)应用智能化
IP广播有很多智能化的设计,可以在广播过程实现录音、变速、列表循环播放等语音功能;还可以实现定时设置,实现广播自动播放;并能够远程编排、维护、管理等
(7)工程简单化
IP网络广播工程简单,对于现在有局域网设每一个IP广播点,只需要增加网络广播适配器安装即可,如果没有搭建网络,数据网络的工程量也相对简单,只需要铺设网线即可,一旦建设,广播系统与计算机网络系统可以共用,减少多网重复建设。
(8)系统零维护
IP网络广播在物理上与网络共用,所以并不在网维护之外增加额外的维护工作。在应用上,系统可设置独立网段与计算机系统分隔,各网络广播适配器嵌入式系统程序固化,不会受到病毒感染。系统整体稳定可靠,基本没有维护工作。

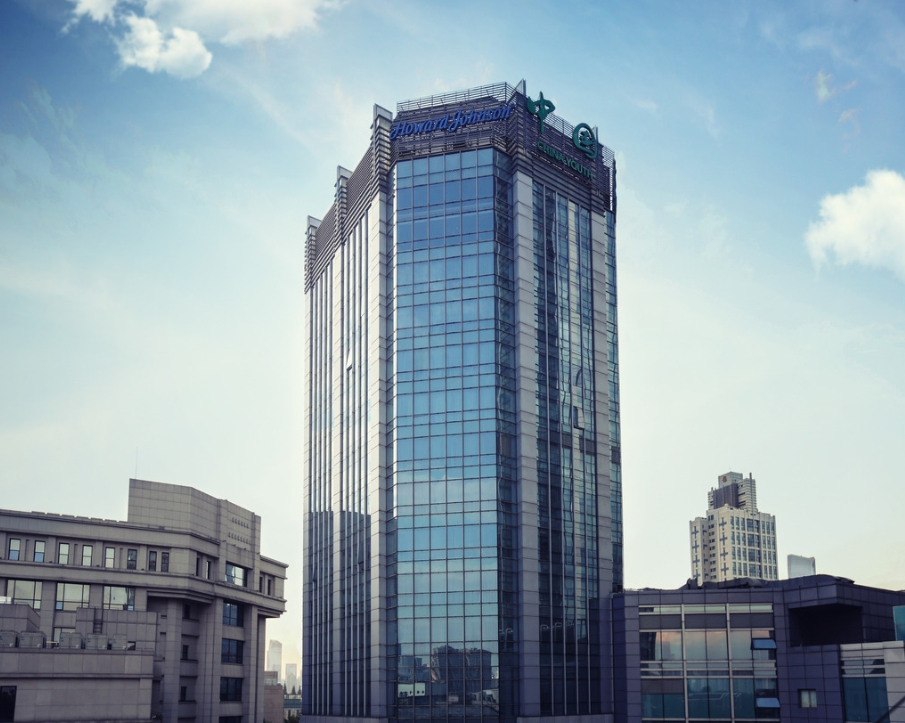

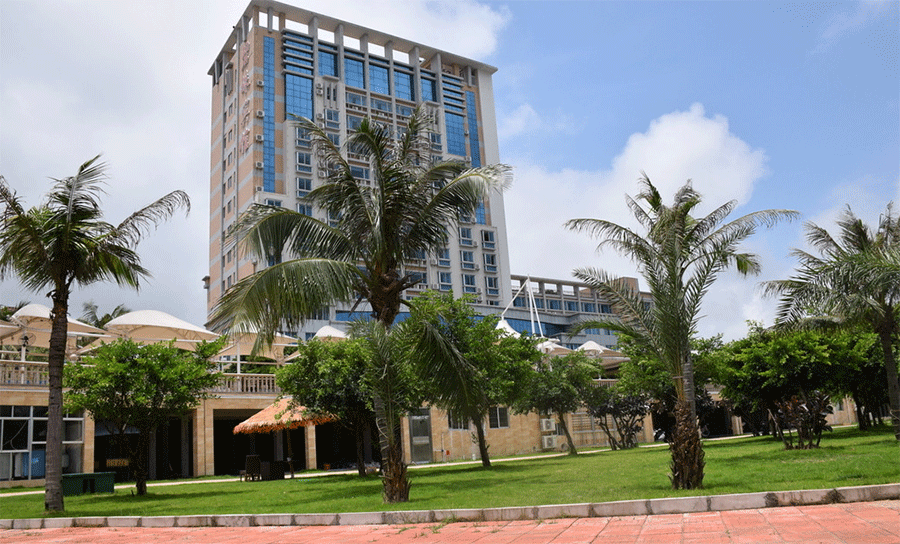

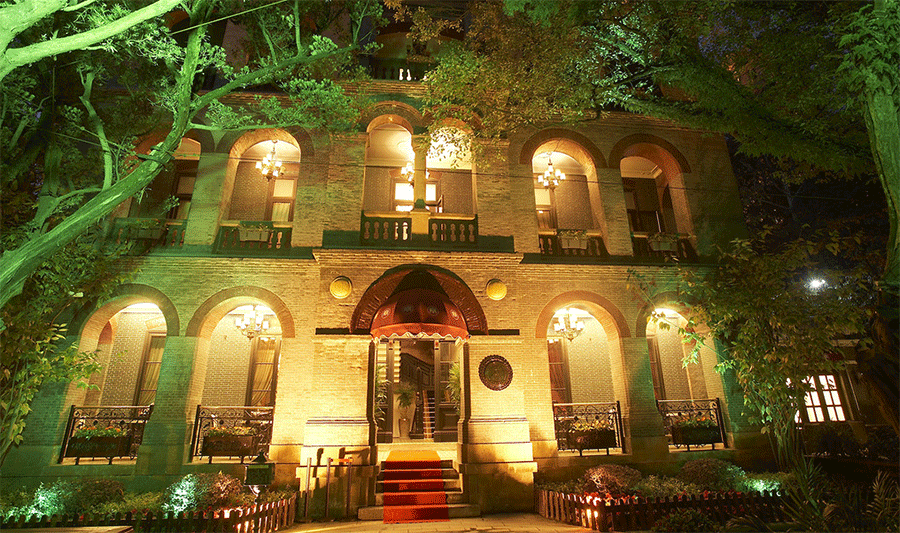

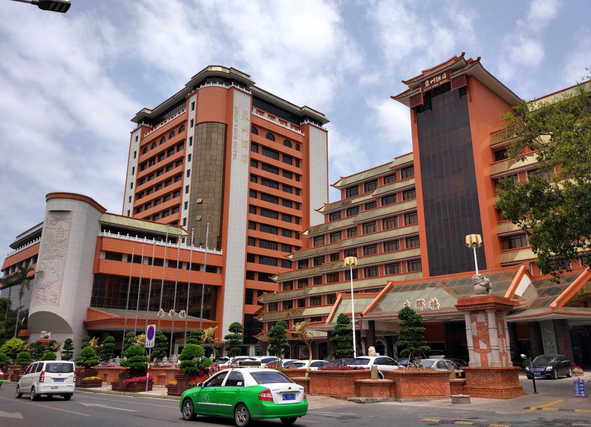

案例示图
