【项目介绍】
为明教育集团(以下简称“集团”)成立于1999年,是从事基础教育领域投资、管理和研究的专业机构。集团致力于满足中国新兴中产阶级优质教育的需求,坚持“培养具有中国灵魂、世界眼光的现代人”的育人目标,凭借把每一所学校办好的敬业精神。
【项目需求】
集团企业区需要实施背景音乐与公共广播系统,平时播放背景音乐,为整个集团企业集团企业区店所有地方营造和谐、舒适环境,减少噪音烦扰,各个区域可以实现分区自动广播。另外可实现广播寻呼功能,通过公共广播实现对公告公布、寻物找人、通知广播等,智能广播系统提供优美、舒缓的音乐会带给人们精神上的快感,可以起到放松紧张的心情和消除疲乏的作用,特殊情况下,喊话,配置2个无线话筒,1台控制电脑;
【需求分析】
1、根据集团企业区的特点,我们可以把整个集团企业区按功能分区最多可分为6个广播分区;
2、根据集团企业集团企业区音乐播放要求,本系统选用性价比最高的智能广播系统—DI-9900云IP控制器为核心的广播系统,完全满足现代集团企业集团企业区广播功能的要求。
3、主控中心设计:云IP广播广播控制中心DI-9900、CD播放器PA-100DM、前置放大器PA-100PR、云IP广播报警主机DI-9903、监听音箱DI-9923、云IP网络广播音频功率放大器DI-99360/DI-99130、云IP网络广播前置放大器DI-9910、纯后级广播功放机PA-650P等组成。
4、分区功放设计:因为楼宇各个区要求不同时刻能够收听不同的节目,系统配置多种不同的节目源,这里主要是进行背景音乐播放和广播讲话功能,另外通过广播系统自动播出,考虑到线路功率损耗,功放功率应大于等于音箱总功率的1.3~1.5倍。
5、布线设计说明:定压分区广播部分布线说明:
布线方式:每个区至前端喇叭采用并联方式连接。
布线种类:电源线一条:RVV2*1.5mm2护套线。
扬声器分布:根据有关的电声学理论,扬声器覆盖区的声压级SPL同扬声器的灵敏度级LM、馈给扬声器的电功率P、听音点与扬声器的距离r等有如下关系:SPL=LM+10 1g P -20 1g r dB ,另外根据扬声器特性及配合集团企业集团企业区的布局,我们选用6-10W壁挂音箱共48只,室外采用2只大功率室外音,具体集团企业区喇叭点位表布如下:
分区是为了便于管理。凡是需要分别对待的部分,都应分割成不同的区。满足日常广播的管理。分区依据:每一个区内,采用功率分区用于分区功率较小,分区多,但广播扬声器的分区功率受限制,采用信号分区形式,广播扬声器的分区功率可大可小,不受限制。分区灵活,扩展性好。

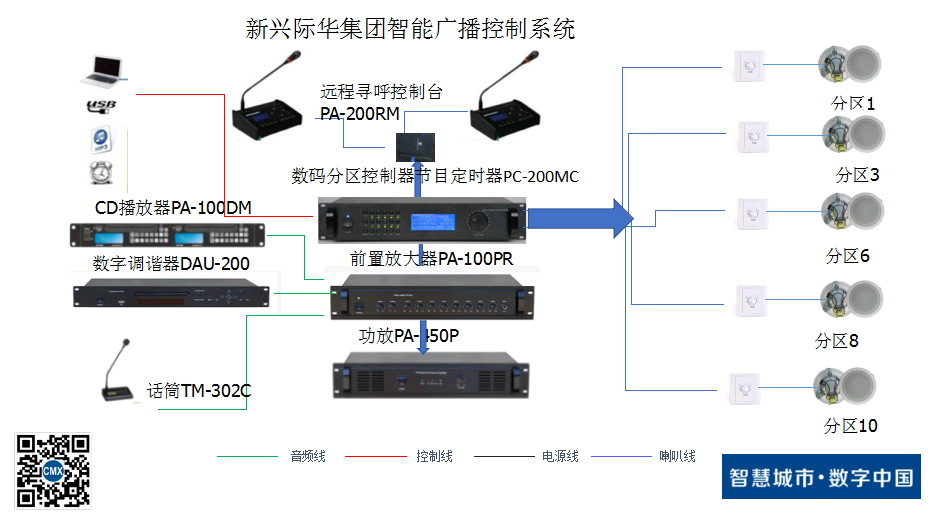

【方案示意图】
【方案清单】
1 |
话筒系列 |
CMX|声旷 |
TM-302C |
1 |
台 |
2 |
CD播放器 |
CMX|声旷 |
PA-100DM |
1 |
台 |
3 |
数字调谐器 |
CMX|声旷 |
DAU-200 |
1 |
台 |
4 |
前置放大器 |
CMX|声旷 |
PA-100PR |
1 |
台 |
5 |
数码分区控制器节目定时器 |
CMX|声旷 |
PA-200MC |
1 |
台 |
6 |
远程呼叫站 |
CMX|声旷 |
PA-200RM |
1 |
台 |
7 |
语音疏散和火灾报警录音机 |
CMX|声旷 |
PA-100FA |
1 |
台 |
8 |
电源时序器 |
CMX|声旷 |
PA-100ST |
1 |
台 |
喇叭及功放 |
|||||
1 |
纯后级广播功放机(450W) |
CMX|声旷 |
PA-450P |
1 |
台 |
2 |
5寸天花喇叭 |
CMX|声旷 |
CSK-56W |
8 |
只 |
3 |
5寸天花喇叭 |
CMX|声旷 |
CSK-56W |
32 |
只 |
4 |
音量控制器 |
CMX|声旷 |
VC-C120 |
1 |
只 |
5 |
音量控制器 |
CMX|声旷 |
VC-C60 |
4 |
只 |
其它辅助材 |
|||||
1 |
线材及配件 |
|
线材及配件 |
1 |
批 |
2 |
广播音箱线 |
|
RVV2*2.5 |
实计 |
米 |
3 |
机柜 |
|
32U |
1 |
套 |
4 |
PVC线管/槽 |
|
国标 |
实计 |
米 |
【系统功能】
本着系统既要先进、实用、成熟、可靠,又要做到系统开放性、可扩展性好,兼顾投资合理、效益最佳的目的。智能化管理系统对现场设备进行集中监视、控制和管理,使这些设备得以安全、可靠、高效地运行,最大限度地发挥智能管理的作用,创造安全、健康、舒适宜人和能提高工作效率的优良环境,节约能源,并减少维护人员。根据本项目的环境需要,并接合功能需求建立本项目智能化管理系统,其具有以下功能:
系统是背景音乐广播。以背景音乐为主,兼业务广播寻呼等,可以用来找人或者引导性消费广播。平时播放背景音乐,给游人舒适、安逸的感觉,使人沉侵在轻松愉快的环境中。并且可以根据不同的景区同时播放不同的音乐,以和当时场景相协调。提供1套音源设备,自动定时播放音乐节目,可进行分区广播,也可以全部广播。系统本身自带MP3功能。能定时定曲定区播放MP3音源,实现无人职守。另外,通过外控其它音源的电源定时上电。通过编程可以定时打开十分区器的相应通道,进行音乐播放,用远程分区寻呼话筒可接在离机房1公以内的地分区广播寻呼(用一条网线与十分区寻呼器相连)。数码编程分区控制器存储MP3格式音乐曲目,根据文件的大小最多可编程99首曲目,每天最多可达200步,精确到秒的按星期选择4个主程序,及调用1个备用程序执行当天或第二天运行,实现五种播方式(播放、播放单曲、循环播放、循环单曲、停止),并可编程4路主机+2路辅助电源)。自带音乐播放监听开关,实现自动分区广播。
1、分区广播功能
该广播系统在该方案中可在划分为区域中单独广播或全区广播。
2、背景音乐系统
广播系统可选择三种音源:卡式放音座、数字调频调谐器、CD唱机,它们可对集团企业集团企业区的公共区播放丰富的节目音源。
3、消防紧急广播
作为集团企业集团企业区的一个必须的功能项目,系统可提供完全符合消防紧急广播的功能,当集团企业集团企业区某一区发生火灾报警时,可自动触发语音系统进行语音提示,并可人工广播来进行事故处理。
总之,本智能化管理系统是一个使本项目高度自动化、高效率的幽雅舒适、便利快捷、高度安全的生活环境空间。
本系统中主机具有的特别功能有:
◆ 数字网络音频控制主机系统的核心,采用高档铝质6U黑色拉丝面板,美观大方;
◆ 工业级机柜式机箱设计,机箱采用钢结构,有较高的防磁、防尘、防冲击的能力;
◆ 全数字化传输,以局域网或具有独立IP的互联网为主要传输媒介;
◆ 支持专用百兆网传输,传输距离不受限制,可达几十套或上百套节目源,并实现了多网合一;
◆ 音源播放支持多种模式,顺序/循环/随机/限时播放;
◆ 音频终端支持虚拟逻辑分区,可任意嵌套,方便管理;
◆ 图形化状态显示,工作状态一目了然,直观明了;
◆ 支持快捷播放操作,快捷播放可定义多个音源播放;
◆ 所有网络音频设备自动发现,自动监测状态变化;
◆ 12.1英寸LED液晶显示屏,内置5线工业加固触摸屏,简单易用的触摸屏操控;
◆ 工业级专用主板设计,双核四线程超低功耗的嵌入式工业级处理器,处理速度更快,运
作性能更强,可以长时期不断电稳定工作;
◆ 内置大容量SSD固态硬盘,具有抗震动、抗摔、读写速度快、功耗低等特点;
◆ 可设置自动开关机功能,真正意义上的实现无人值守功能;
◆ 运载服务器软件后构成系统管理控制中心,服务器软件采用后台系统服务运行,是集团企业级的标准服务器工作模式,开机系统即可自动运行,相比运行在界面前台的软件具有更高的稳定性和可靠性;
◆ 具有备份功能,增加备用工控机可实现服务器软件数据共享,实时检测主用工控机的工作状态,并实现故障自动主备切换,可完整替代主用工控机的管理控制功能;
◆ 支持DHCP,兼容路由器、交换机、网桥网关、Modem、Intelnet、2G、3G、4G、组播、单播等任意网络结构。
