项目介绍

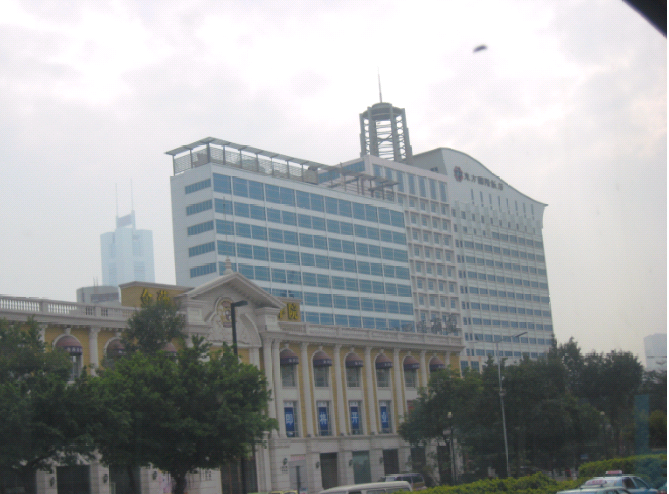

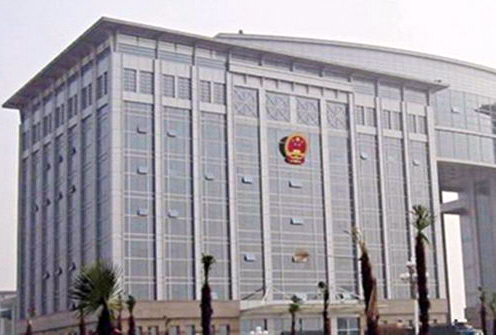

司法厅共计5层楼,楼长大约80米,楼宽20米,大楼前后各有一个操场,每个操场面积300平方米左右全民健身广播将系统需求,背景音乐广播系统设计需要覆盖大楼的主要区域。
项目需求
大楼需要实施背景音乐与公共广播系统,平时播放背景音乐,为整个大楼店所有地方营造和谐、舒适环境,减少噪音烦扰,各个区域可以实现分区自动广播。另外可实现广播寻呼功能,通过公共广播实现对公告公布、寻物找人、通知广播等,智能广播系统提供优美、舒缓的音乐会带给人们精神上的快感,可以起到放松紧张的心情和消除疲乏的作用,特殊情况下要求工作时间能够在前后操场做广播操,可以喊话,配置2个无线话筒,1台控制电脑;
操场需要一对扩声喇叭;每层楼的走廊内需要配置吸顶式的喇叭,根据楼的长度,要求吸顶的喇叭能够实现每层楼都能全覆盖接收还可作紧急广播使用。
需求分析
根据大楼的特点,我们可以把整个大楼按功能分区最多可分为10个广播分区;
2、根据大楼音乐播放要求,本系统选用性价比最高的智能广播系统—CT-3000A数码编程分区控制器为核心的广播系统,完全满足现代大楼广播功能的要求。
3、主控中心设计:数码分区定时管理器PA-200M、6 分区消防语音功率放大器EVAC-500、语音撤离远程呼叫站 EVAC-500RM ,CD播放器PA-100DM、数字调谐器DAU-200、无线话筒WM-U200、电源时序器PA-100ST、6通道型攻放DA-500MT,带MP3,USBSD卡等组成。
4、分区功放设计:因为楼宇各个区要求不同时刻能够收听不同的节目,系统配置多种不同的节目源,这里主要是进行背景音乐播放和广播讲话功能,另外通过广播系统自动播出,考虑到线路功率损耗,功放功率应大于等于音箱总功率的1.3~1.5倍。
5、布线设计说明:定压分区广播部分布线说明:
布线方式:每个区至前端喇叭采用并联方式连接。
布线种类:电源线一条:RVV2*1.5mm2护套线。
扬声器分布:根据有关的电声学理论,扬声器覆盖区的声压级SPL同扬声器的灵敏度级LM、馈给扬声器的电功率P、听音点与扬声器的距离r等有如下关系:SPL=LM+10 1g P -20 1g r dB ,另外根据扬声器特性及配合大楼的布局,我们选用6-10W天花喇叭共50只,室外采用2-3只大功率室外音,司法大楼喇叭点位表具体布如下:
楼层
安装区域
天花喇叭
室外音柱
扬声器功率
功放设备
备注
CSK-56W
WSK-610T
(W)
1
走道
8
40
EVAC-500
2
走道
8
40
3
走道
8
40
4
走道
8
40
5
走道
8
40
7
室外前后操场1
3
120
室外后操场2
3
120
合计
40
6
440
分区是为了便于管理。凡是需要分别对待的部分,都应分割成不同的区。满足日常广播的管理。分区依据:每一个区内,采用功率分区用于分区功率较小,分区多,但广播扬声器的分区功率受限制,采用信号分区形式,广播扬声器的分区功率可大可小,不受限制。分区灵活,扩展性好。
方案示意图
方案清单
序号 |
设备名称 |
型号 |
品牌 |
数量 |
单位 |
备注 |
1 |
数码分区定时管理器 |
CMX |
PA-200MC |
1 |
台 |
定时分区节目播放 |
2 |
6 分区消防语音功率放大器 |
CMX |
EVAC-500 |
1 |
台 |
用于分区广播及报警 |
3 |
语音撤离远程呼叫站 |
CMX |
EVAC-500RM |
1 |
台 |
可选 |
4 |
无线话筒 |
CMX |
WM-U200 |
2 |
台 |
必配 |
5 |
CD播放器 |
CMX |
PA-100DM |
1 |
台 |
可选 |
6 |
数字调谐器 |
CMX |
DAU-200 |
1 |
台 |
可选 |
7 |
6通道攻放,带MP3,USBSD卡 |
CMX |
DA-500MT |
1 |
台 |
备用功放可选 |
8 |
电源时序器 |
CMX |
PA-100ST |
1 |
台 |
可选 |
9 |
天花喇叭 |
CMX |
CSK-66E |
50 |
只 |
5层,每层10只 |
10 |
同轴5寸天花喇叭 |
CMX |
CSK-520T |
50 |
只 |
可选高档型 |
11 |
户外铝合金音柱 |
CMX |
CLSK-40M |
6 |
只 |
可选 |
12 |
大功率音柱 |
CMX |
CLSK-90T |
6 |
个 |
可选大功率 |
13 |
广播机柜 |
CMX |
RK-16U |
1 |
台 |
自选 |
14 |
PVC管 |
|
|
1800 |
米 |
|
15 |
金属软管 |
|
|
120 |
米 |
|
16 |
音频线 |
|
|
1800 |
米 |
|
手持话筒,在紧急情况下可现场疏导;
内置EVAC语音信息及Chimes管理,实时监控;
内置240W/350W/500W数字功率放大器,同时可外接1台同功率的备用功放,自动倒备;;
6分区,每个分区都可以输出500W;
可外接6路线路输入,用于背景音乐播放;
支持事件联动及分区输出;
其中包括电源模块、手持话筒、语音信息、功率放器模块、喇叭回 路模块等等(请参考EVAC-500SFT中相关描述);
可以同时连接多达32个距离至少600米的EVAC-500RM;
支持业务麦克风、主机与扩展主机线路冗余布线:
系统功能
本着系统既要先进、实用、成熟、可靠,又要做到系统开放性、可扩展性好,兼顾投资合理、效益最佳的目的。智能化管理系统对现场设备进行集中监视、控制和管理,使这些设备得以安全、可靠、高效地运行,最大限度地发挥智能管理的作用,创造安全、健康、舒适宜人和能提高工作效率的优良环境,节约能源,并减少维护人员。根据本项目的环境需要,并接合功能需求建立本项目智能化管理系统,其具有以下功能:
系统是背景音乐广播。以背景音乐为主,兼业务广播寻呼等,可以用来找人或者引导性消费广播。平时播放背景音乐,给游人舒适、安逸的感觉,使人沉侵在轻松愉快的环境中。并且可以根据不同的景区同时播放不同的音乐,以和当时场景相协调。提供1套音源设备,自动定时播放音乐节目,可进行分区广播,也可以全部广播。系统本身自带MP3功能。能定时定曲定区播放MP3音源,实现无人职守。另外,通过外控其它音源的电源定时上电。通过编程可以定时打开十分区器的相应通道,进行音乐播放,用远程分区寻呼话筒可接在离机房1公以内的地分区广播寻呼(用一条网线与十分区寻呼器相连)。数码编程分区控制器存储MP3格式音乐曲目,根据文件的大小最多可编程99首曲目,每天最多可达200步,精确到秒的按星期选择4个主程序,及调用1个备用程序执行当天或第二天运行,实现五种播方式(播放、播放单曲、循环播放、循环单曲、停止),并可编程4路主机+2路辅助电源)。自带音乐播放监听开关,实现自动分区广播。
1、分区广播功能
该广播系统最多可对10个区进行广播,在该方案中将按组团把大楼划分为区域来进行分区广播。
2、背景音乐系统
广播系统可选择三种音源:卡式放音座、数字调频调谐器、CD唱机,它们可对大楼的公共区播放丰富的节目音源。
3、消防紧急广播
作为大楼的一个必须的功能项目,系统可提供完全符合消防紧急广播的功能,当大楼某一区发生火灾报警时,可自动触发语音系统进行语音提示,并可人工广播来进行事故处理。
总之,本智能化管理系统是一个使本项目高度自动化、高效率的幽雅舒适、便利快捷、高度安全的生活环境空间。
本系统中有的特别功能:
集智能报警消防广播功能与一体,满足所有广播应用需求,是公共广播和语音报警系统结合,其中集成了符合 EN60849、BS5839/8 和 EN54-16 等疏散标准,通常用于必须满足疏散标准大中小型的消防广播系统,专注应用于楼宇大厦,高铁,轨道交通,车站码头飞机场、娱乐休闲场馆、展览馆,、商场、工厂、酒店、花园小区等等公共领域等
主机内置编程控制MP3播放器,外置1G SD卡存储器,容量可任意扩充,更换节目源简单方便。
主机带十个分区;结合十分区矩阵,可扩展控制多达130个分区。
实现定时、定节目(内置MP3)、定分区的自动播放。
可定时控控六路内置电源的开启与关闭,并触发2路备用电源的开启,受控电源设有手动按键,方便实用。
全智能型外控电源时序器管理周边设备电源,对延长系统设备寿命,有重要意义。
多套备用程序待运行;全新智能化编程模式,4个主程序,1个特殊备用程序,一键即可调用当天与明天备用程序运行,满足不同需求。
一旦报警,可自动触发整个系统启动并接入报警广播功能。
内置业界高精确实时时钟芯片,杜绝时间误差,寿命长,免维护。
多种可语音报警模式
系统可实现邻层、指定分区(包括全区)报警等多种模式选择,设置方便快捷,适用于不同环境报警需求;
多种操作模式,支持脱机工作
系统主机采用可视化嵌入式人机界面操控,同时支持多套PC软件界面操控,系统主机配置后可脱离PC软件独立运作;
节目本地接入
系统主机、分区功放和备机都具有节目本地输入接口,可输入音乐和麦克风音源信号;
一键寻呼,一键复位
系统主机具有面板紧急呼叫话筒和一键式复位功能,更有效提高在紧急情况下的反应速度,确保万无一失;
功放备份
分区功放和导备机都具有功放备份功能,确保主用功放出现故障时,备份功放自动接替,确保系统能正常工作;
主机备份
系统管理主机具有热备份功能,通过增加备份主机,确保主用主机出现故障时,备份主机能自动接替,确保系统能正常工作;
实时状态显示
系统设备具有供电电源、工作状态、故障指示等多种实在状态指示灯,用户能直观、快速观察设备运行状态;
实时状态输出
系统主机具有故障和工作状态输出接口,主机级联第三方设备,可实时提交系统的运行状态;
系统自动故障诊断、数据备份、线路多达3000条设备模块状态记录,安全、稳定可靠。
系统兼容标准布线。
系统内置应急语音信息,提示音信息,用户可根据现场环境,语种以及喜爱自由更换;。
系统分区,支持手动、选区、分组操作。
系统支持可视化人机界面操作、控制,同时支持多windows人机界面同时操作、控制,配置后可脱机工作。
