工厂云IP网络广播系统解决方案
项目介绍
厂区厅共计宿舍楼两栋各6层楼，宿舍楼底层是餐厅，楼长大约40米，楼宽约16米；热加工车间一层，厂房长大约40米，宽约24米；厂房20，1-6层，楼长大约88米，楼宽约24米；球场，楼长大约40米，楼宽约42米；室外活动区域在车间外，背景音乐及寻呼广播系统设计需要覆盖公共区域。
项目需求
厂区需要实施背景音乐与公共广播系统，平时播放背景音乐，为整个工厂厂区店所有地方营造和谐、舒适环境，减少噪音烦扰，各个区域可以实现分区自动广播。另外可实现广播寻呼功能，通过公共广播实现对公告公布、寻物找人、通知广播等，智能广播系统提供优美、舒缓的音乐会带给人们精神上的快感，可以起到放松紧张的心情和消除疲乏的作用，特殊情况下，可以喊话，配置2个无线话筒，1台控制电脑；
需求分析
根据厂区的特点，我们可以把整个厂区按功能分区最多可分为6个广播分区；
2、根据工厂厂区音乐播放要求，本系统选用性价比最高的智能广播系统—DI-9900云IP控制器为核心的广播系统，完全满足现代工厂厂区广播功能的要求。
3、主控中心设计：云IP广播广播控制中心DI-9900、CD播放器PA-100DM、前置放大器PA-100PR、云IP广播报警主机DI-9903、监听音箱DI-9923、云IP网络广播音频功率放大器DI-99360/DI-99130、云IP网络广播前置放大器DI-9910、纯后级广播功放机PA-650P等组成。
4、分区功放设计：因为楼宇各个区要求不同时刻能够收听不同的节目，系统配置多种不同的节目源，这里主要是进行背景音乐播放和广播讲话功能，另外通过广播系统自动播出，考虑到线路功率损耗，功放功率应大于等于音箱总功率的1.3～1.5倍。
5、布线设计说明：定压分区广播部分布线说明：
布线方式：每个区至前端喇叭采用并联方式连接。
布线种类：电源线一条：RVV2*1.5mm2护套线。
扬声器分布：根据有关的电声学理论，扬声器覆盖区的声压级SPL同扬声器的灵敏度级LM、馈给扬声器的电功率P、听音点与扬声器的距离r等有如下关系：SPL=LM+10
1g P -20 1g r dB ,另外根据扬声器特性及配合工厂厂区的布局，我们选用6-10W壁挂音箱共48只，室外采用2只大功率室外音，具体厂区喇叭点位表布如下：
|
|
楼层
|
安装区域
|
壁挂喇叭
|
室外大功率音柱
|
室内外音柱
|
扬声器功率
|
功放设备
|
备注
|
|
|
|
|
（W）
|
|
宿舍楼一（1层）餐厅
|
饭堂
|
12
|
|
|
120
|
DI-99130
|
餐厅1区
|
|
1栋宿舍楼一（2层）
|
走道
|
5
|
|
|
50
|
DI-99360
|
1栋2-6层2区
|
|
宿舍楼一（3层）
|
走道
|
5
|
|
|
50
|
|
宿舍楼一（4层）
|
走道
|
5
|
|
|
50
|
|
宿舍楼一（5层）
|
走道
|
5
|
|
|
50
|
|
宿舍楼一（6层）
|
走道
|
5
|
|
|
50
|
|
宿舍楼二（2层）
|
走道
|
5
|
|
|
50
|
DI-99360
|
2栋2-6层3区
|
|
宿舍楼二（3层）
|
走道
|
5
|
|
|
50
|
|
宿舍楼二（4层）
|
走道
|
5
|
|
|
50
|
|
宿舍楼二（5层）
|
走道
|
5
|
|
|
50
|
|
宿舍楼二（6层）
|
走道
|
5
|
|
|
50
|
|
热加工车间
|
墙边
|
|
|
4
|
12
|
DI-99260
|
4区（热加工车间）
|
|
厂房20 （1层-6层）
|
墙边（每层6只）
|
48
|
|
8
|
240
|
DA-2350
|
5区（厂房）
|
|
球场
|
厂房楼2层
|
|
2
|
|
180
|
DI-99260
|
6区（球场）
|
|
合计
|
|
60
|
2
|
12
|
|
|
|
分区是为了便于管理。凡是需要分别对待的部分，都应分割成不同的区。满足日常广播的管理。分区依据：每一个区内，采用功率分区用于分区功率较小，分区多，但广播扬声器的分区功率受限制，采用信号分区形式，广播扬声器的分区功率可大可小，不受限制。分区灵活，扩展性好。

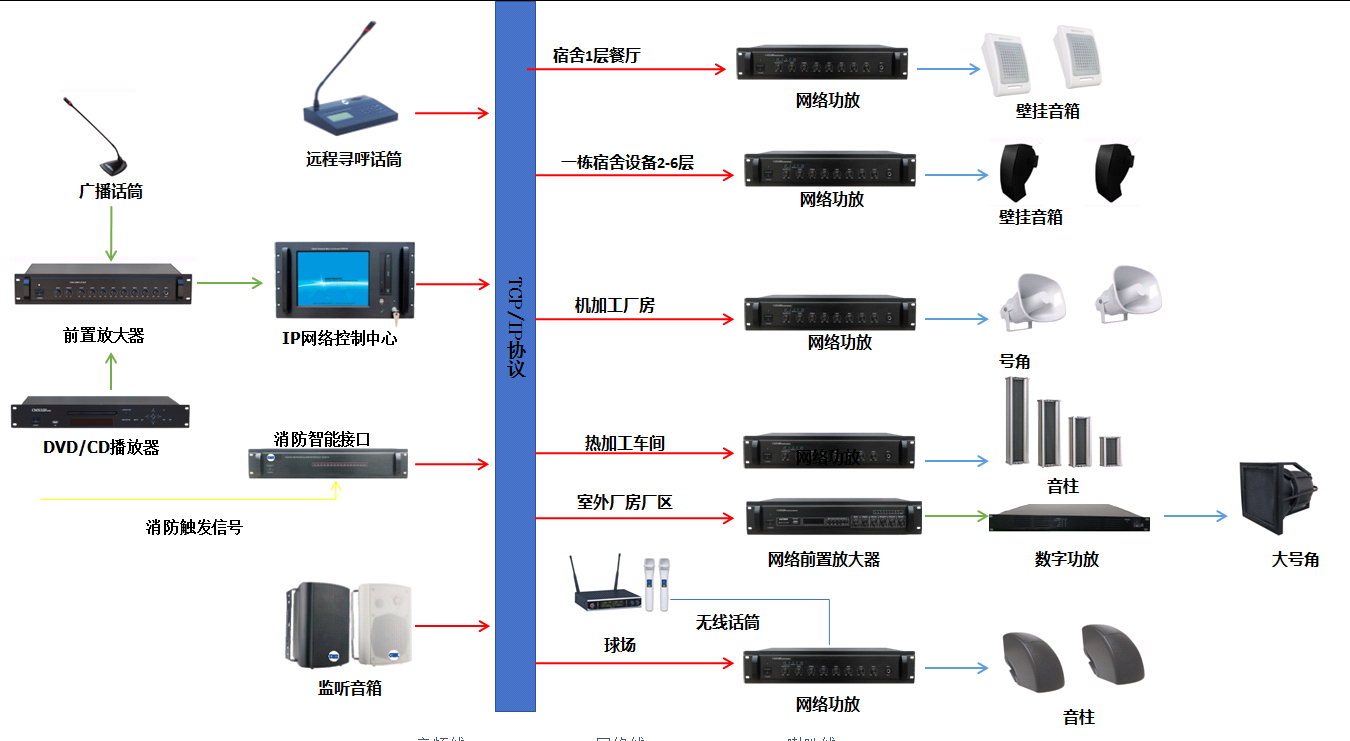

方案示意图
方案清单
|
序号
|
设备名称
|
品牌
|
型号
|
数量
|
单位
|
备注
|
|
控制管理中心设备
|
|
|
1
|
云IP广播广播控制中心
|
CMX
|
DI-9900
|
1
|
台
|
|
|
2
|
云IP广播控制软件
|
CMX
|
DI-9901R
|
1
|
套
|
|
|
3
|
IP软件加密狗
|
CMX
|
DI-9901KEY
|
1
|
个
|
|
|
4
|
桌面式音话筒
|
CMX
|
TM-301C
|
1
|
支
|
|
|
5
|
云IP广播寻呼话筒
|
CMX
|
DI-9902
|
1
|
支
|
|
|
6
|
DVD/CD播放器
|
CMX
|
PA-100DM
|
1
|
台
|
|
|
7
|
前置放大器
|
CMX
|
PA-100PR
|
1
|
台
|
|
|
8
|
云IP广播报警主机
|
CMX
|
DI-9903
|
1
|
台
|
|
|
9
|
监听音箱
|
CMX
|
DI-9923
|
1
|
对
|
|
|
|
两栋宿舍设备1-6层
|
|
|
|
|
|
|
1
|
云IP网络广播前置放大器
|
CMX
|
DI-9910
|
1
|
台
|
|
|
2
|
纯后级广播功放机（1000W）
|
CMX
|
PA-1000P
|
1
|
台
|
|
|
2
|
高档语音音箱
|
CMX
|
WSK-420H
|
60
|
个
|
|
|
3
|
壁挂音箱
|
CMX
|
WSK-610P
|
60
|
个
|
|
|
3
|
热加工车间
|
|
|
|
|
|
|
4
|
云IP网络广播音频功率放大器-260W
|
CMX
|
DI-99260
|
1
|
台
|
|
|
4
|
铝合金音柱
|
CMX
|
CLSK-30M
|
4
|
个
|
|
|
|
厂房20 1-2层
|
|
|
|
|
|
|
1
|
云IP网络广播前置放大器
|
CMX
|
DI-9910
|
1
|
台
|
|
|
2
|
纯后级广播功放机（650W）
|
CMX
|
PA-650P
|
1
|
台
|
|
|
3
|
铝合金音柱
|
CMX
|
CLSK-30M
|
16
|
|
|
|
|
辅助材料
|
|
|
|
|
|
|
1
|
广播音频跳线
|
|
MX-L1.5/MX-K1.5/MX-A1.5/MX-B1.5
|
12
|
条
|
|
|
2
|
交换机
|
|
|
4
|
台
|
|
|
3
|
29U机柜
|
|
|
1
|
|
|
|
4
|
分机房12U机柜
|
|
|
3
|
台
|
|
|
5
|
六类非屏蔽网线
|
|
|
1
|
箱
|
|
|
6
|
广播支音箱线（室内）
|
|
|
1800
|
米
|
|
|
7
|
广播主音箱线（室外）
|
|
|
2100
|
米
|
|
系统功能
本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。智能化管理系统对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。根据本项目的环境需要,并接合功能需求建立本项目智能化管理系统，其具有以下功能：
系统是背景音乐广播。以背景音乐为主，兼业务广播寻呼等，可以用来找人或者引导性消费广播。平时播放背景音乐，给游人舒适、安逸的感觉，使人沉侵在轻松愉快的环境中。并且可以根据不同的景区同时播放不同的音乐，以和当时场景相协调。提供1套音源设备，自动定时播放音乐节目，可进行分区广播，也可以全部广播。系统本身自带MP3功能。能定时定曲定区播放MP3音源，实现无人职守。另外，通过外控其它音源的电源定时上电。通过编程可以定时打开十分区器的相应通道，进行音乐播放，用远程分区寻呼话筒可接在离机房1公以内的地分区广播寻呼（用一条网线与十分区寻呼器相连）。数码编程分区控制器存储MP3格式音乐曲目，根据文件的大小最多可编程99首曲目，每天最多可达200步，精确到秒的按星期选择4个主程序，及调用1个备用程序执行当天或第二天运行，实现五种播方式(播放、播放单曲、循环播放、循环单曲、停止)，并可编程4路主机+2路辅助电源)。自带音乐播放监听开关，实现自动分区广播。
１、分区广播功能
该广播系统在该方案中可在划分为区域中单独广播或全区广播。
２、背景音乐系统
广播系统可选择三种音源：卡式放音座、数字调频调谐器、ＣＤ唱机，它们可对工厂厂区的公共区播放丰富的节目音源。
３、消防紧急广播
作为工厂厂区的一个必须的功能项目，系统可提供完全符合消防紧急广播的功能，当工厂厂区某一区发生火灾报警时，可自动触发语音系统进行语音提示，并可人工广播来进行事故处理。
总之，本智能化管理系统是一个使本项目高度自动化、高效率的幽雅舒适、便利快捷、高度安全的生活环境空间。
本系统中主机具有的特别功能有：
◆ 数字网络音频控制主机系统的核心，采用高档铝质6U黑色拉丝面板，美观大方；
◆ 工业级机柜式机箱设计，机箱采用钢结构，有较高的防磁、防尘、防冲击的能力；
◆ 全数字化传输，以局域网或具有独立IP的互联网为主要传输媒介；
◆ 支持专用百兆网传输，传输距离不受限制，可达几十套或上百套节目源，并实现了多网合一；
◆ 音源播放支持多种模式，顺序/循环/随机/限时播放；
◆ 音频终端支持虚拟逻辑分区，可任意嵌套，方便管理；
◆ 图形化状态显示，工作状态一目了然，直观明了；
◆ 支持快捷播放操作，快捷播放可定义多个音源播放；
◆ 所有网络音频设备自动发现，自动监测状态变化；
◆ 12.1英寸LED液晶显示屏，内置5线工业加固触摸屏，简单易用的触摸屏操控；
◆ 工业级专用主板设计，双核四线程超低功耗的嵌入式工业级处理器，处理速度更快，运
作性能更强，可以长时期不断电稳定工作；
◆ 内置大容量SSD固态硬盘，具有抗震动、抗摔、读写速度快、功耗低等特点；
◆ 可设置自动开关机功能，真正意义上的实现无人值守功能；
◆ 运载服务器软件后构成系统管理控制中心，服务器软件采用后台系统服务运行，是企业级的标准服务器工作模式，开机系统即可自动运行，相比运行在界面前台的软件具有更高的稳定性和可靠性；
◆ 具有备份功能，增加备用工控机可实现服务器软件数据共享，实时检测主用工控机的工作状态，并实现故障自动主备切换，可完整替代主用工控机的管理控制功能；
◆ 支持DHCP，兼容路由器、交换机、网桥网关、Modem、Intelnet、2G、3G、4G、组播、单播等任意网络结构。
